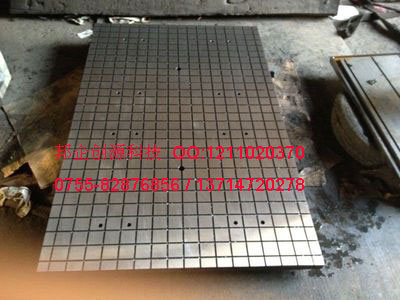

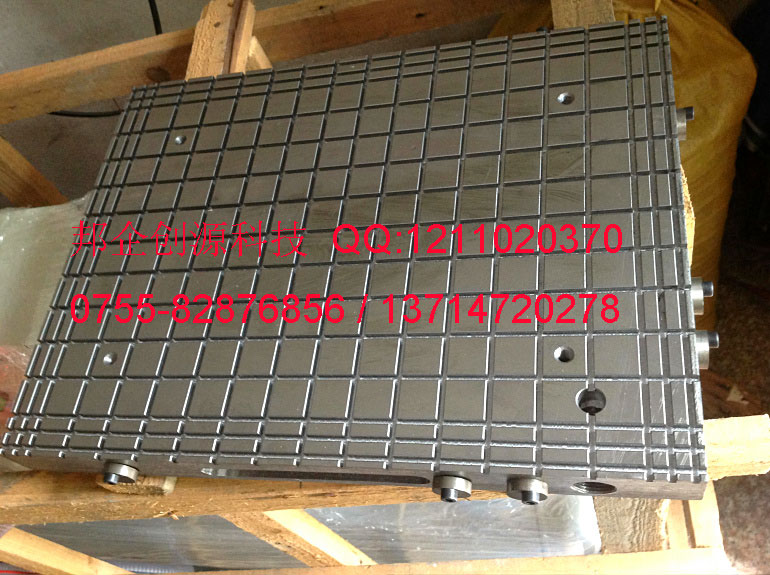

真空吸台，非金属加工用真空定位平台，吸附平台300X400X29

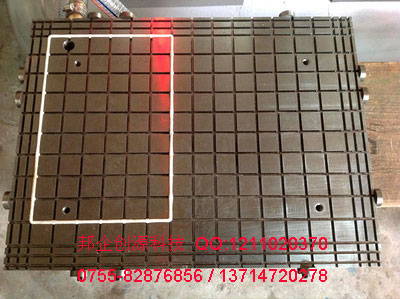

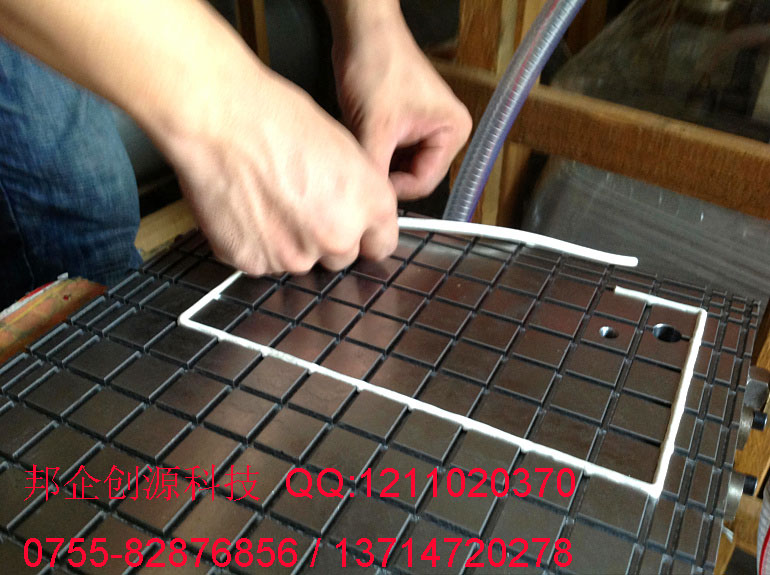

,真空吸台，上下平行度高，高碳钢材质（可选用超硬铝合金材质）,精度高, 配10米硅胶密封条（直径4mm），可根据产品底部尺寸铺设对应的密封条，本吸台可以吸附底部是平的塑料，木材和金属等材料，可以作为加工中心和数控铣床的附加配置来使用。

操作简便，吸附力极强，可以用铣刀加工被吸附的工件.

    本吸台可配合真空发生器使用，也可配合我公司生产的真空泵负压站，可以高效率的节能节电，稳定可靠，工作台大小可根据客户要求定做。欢迎来电洽谈。

可选用以下两种方式提供真空源：

真空发生器

真空泵负压站





真空吸台的标准定做尺寸如下(长宽高mm)：

1 100X200X28

2 200X300X28

3 300X400X28

4 400X500X28

5 500X600X28

6 600X700X28

7 700X800X28

8 800X900X28

9 900X1000X28

10 1000X1100X28

11 1100X1200X28

12 1200X1300X28

13 1300X1400X28

14 1400X1500X28

15 1500X1600X28

16 1600X1700X28

17 1700X1800X28



真空力计算方式：

把真空泵用于物体吸附时,实际上是用泵对吸盘抽真空后吸住物体,从理论上可以计算吸附力的大小。公式如下: F≈10-2X(101-P绝对压力)XS吸盘面积。
上式中 F=理论吸附力大小（单位Kgf公斤力）； P=绝对压力（为微型真空泵的绝对真空度，单位取KPa千帕）； S=吸盘面积（为吸盘有效面积，单位cm2平方厘米）；
例如有种真空泵，它的绝对压力(真空度)为10KPa（也就是相对真空度10-101.3=-91.3KPa），假设吸盘有效面积为1平方厘米,则理论上能提供的抽吸力压强=0.01× (101-10) × 1=0.91 Kgf/ cm2 ,即用这个吸盘,理论上能在垂直方向吸附住0.91公斤重的物体,如果吸盘有效面积为2平方厘米,则可以吸附住0.91×2公斤重的物体。
