产品名称:日本sx400钻石牌功率计-日本钻石牌功率计SX-400 驻波表

产品编号:日本sx400钻石牌功率计

产品型号:日本sx400钻石牌功率计

出品单位:日本钻石牌

浏览次数:

更多产品图片:

产品详细介绍:

日本sx400钻石牌功率计-日本钻石牌功率计SX-400 驻波表,通过式功率计SX400的详细介绍

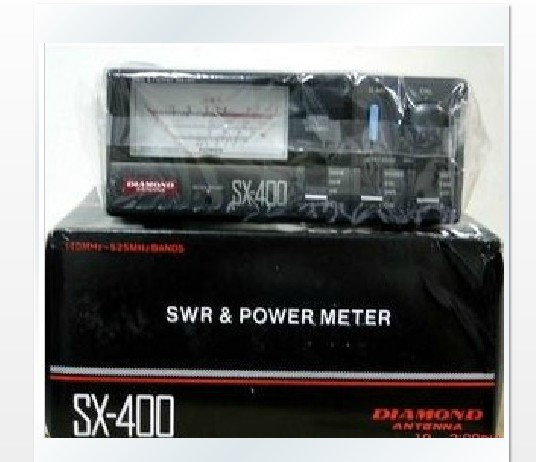

日本Diamond钻石牌通过式功率计SX-400
   日本Diamond钻石牌通过式功率计,是日本第一电波工业株式会社生产的高性能SWR功率计。它适用业余无线电等使用,是通过式高频率功率计,也称之为SWR功率计,它和无线机、天线连接,使用简单,操作方便,送信功率、反射功率及SWR检验等,SSB运用时,可以很方便地调制高峰功率并附有SEP监察器、计数器和外部DC13.8V接续时,就会有灯照明计数器的刻度。钻石牌公司生产的广带域感知器是功率损失小、不扰乱从无线机到天线的馈电条件。

型号
SX400
频率范围
140~525
功率量程
5/20/200
测量精度
5W:±10%
20W±5%
200W±5%
驻波比测定时最小功率
4
插入损耗
0.1~0.3
标称阻抗
50Ω
接头型号
M-J
外型尺寸
155×63×103
重量
0.54

使用注意事项:
    1、因这种SWR功率计出厂时是完全调整好的,拆开内壳和触摸后,可能会发生测下误差,请一定不要用手触摸,特别是感知器是高频率回路构造,普通的测定器是不可能调整的,如果擅自触摸和调整,修理时是有误的。
    2、SWR功率计的表示是感知器输入端电子的输入值,如果想取得感知器输出端的正确表示,必须是输入值减感知器的损失值。
    3、SSB运用时监察器是表示通常通话高峰值的70%—90%功率,不能达到100%功率,因为CR回路在构成时有一定的时定数影响。
