产品详细介绍：

􀀢􀃛􀁩􀃀􀃊􀂣􀃓􀂓􀂓􀃊􀃉􀃊􀂰􀁸􀂻
盲孔测量
测针固定在钳夹上，可直达盲孔底端
测量内径。
测量范围a b c
2 - 6mm — — 2
6 - 12mm 2 — 2.5
12 - 20mm 0.3 5.6 3.5
20 - 30mm 0.3 8.3 5.2
30 - 50mm 0.3 13 10
50 - 100mm 0.3 17 14
100 - 300mm 12.4 21 13.8

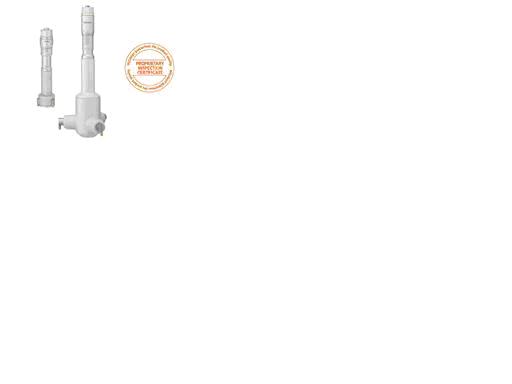

Holtest (三点内径千分尺)
368 系列 — 三点/ 二点式内径千分尺
通用型自调Holtest 可进行精确、高效的内
径测量。3 个测砧以120˚ 间隔均匀分布，
紧贴孔内壁以确定内孔轴线的确切位置，
实现精确的内径测量。
钛涂层测针(不包括测量
范围小于12mm/.5"型号)
特点
• 钛涂层测针 (测量范围大于12mm 型号) 具
有良好的耐用性和冲击阻力，可直达盲
孔底端测量内径。
• 可贴近盲孔底端进行测量。
• 延长杆 (选件) 可用于测量深孔，此功能适
于 6mm (.275") 以上型。
• 棘轮锁定装置可保持恒定测力。
• 校正环规 (选件) 可用于原点设置。
技术参数
精度: 参见性能参数
分度值: 0.001mm, 0.005mm (测量范围大于12mm 型号),
.0001" 或 .0002" (测量范围大于.5" 型号)
(参见第9 页)
测量范围L
40 - 50mm 102
50 - 63mm 105
62 - 75mm 105
75 - 88mm 105
87 - 100mm 105
100 - 125mm 161
125 - 150mm 161
150 - 175mm 161
175 - 200mm 161
200 - 225mm 161
225 - 250mm 161
250 - 275mm 161
275 - 300mm 161
测量范围L
2 - 2.5mm 12
2.5 - 3mm 12
3 - 4mm 22
4 - 5mm 22
5 - 6mm 22
6 - 8mm 59
8 - 10mm 59
10 - 12mm 59
12 - 16mm 82
16 - 20mm 82
20 - 25mm 94
25 - 30mm 94
30 - 40mm 102
可选件延长杆的使用
368-001
368-174
368-168
二点型
测量范围测量方法测针材料
2 - 3mm
.08 - .12"
二点式硬质合金
3 - 6mm
.12 - .28"
二点式硬质合金
6 - 12mm
.275 - .5"
三点式硬质合金
大于 12mm
大于 .5"
三点式钛涂层
(1700-2000Hv)
选件
——— : 延长杆 (参见性能参数)
——— : 校正环规 (见122页)
测针 (硬质合金)
镀钛
圆锥
硬质合
金球
硬质合
金销
测针
圆锥
硬质合
金球
硬质合
金销
大于
99
性能参数
公制型
测量范围货号
2 - 2.5mm 368-001
2.5 - 3mm 368-002
3 - 4mm 368-003
4 - 5mm 368-004
5 - 6mm 368-005
— —
6 - 8mm 368-101-10
8 - 10mm 368-102-10
10 - 12mm 368-103-10
12 - 16mm 368-164
16 - 20mm 368-165
20 - 25mm 368-166
25 - 30mm 368-167
30 - 40mm 368-168
40 - 50mm 368-169
50 - 63mm 368-170
62 - 75mm 368-171
75 - 88mm 368-172
87 - 100mm 368-173
100 - 125mm 368-174
125 - 150mm 368-175
150 - 175mm 368-176
175 - 200mm 368-177
200 - 225mm 368-178
225 - 250mm 368-179
250 - 275mm 368-180
275 - 300mm 368-181
* 精度(最大偏差)
英制型
测量范围货号精度* 延长杆 (选件)
.08" - .1" 368-021 ±2μm (小于 2μm) —
.1" - .12" 368-022 ±2μm (小于 2μm) —
.12" - .16" 368-023 ±2μm (小于 2μm) —
.16" - .2" 368-024 ±2μm (小于 2μm) —
.2" - .24" 368-025 ±2μm (小于 2μm) —
.24" - .28" 368-026 ±2μm (小于 2μm) —
.275" - .35" 368-201-10 ±2μm (小于 2μm) 100mm (952322)
.35" - .425" 368-202-10 ±2μm (小于 2μm) 100mm (952322)
.425" - .5" 368-203-10 ±2μm (小于 2μm) 100mm (952322)
.5" - .65" 368-264 ±2μm (小于 2μm) 150mm (952621)
.65" - .8" 368-265 ±2μm (小于 2μm) 150mm (952621)
.8" - 1" 368-266 ±3μm (小于 3μm) 150mm (952622)
1" - 1.2" 368-267 ±3μm (小于 3μm) 150mm (952622)
1.2" - 1.6" 368-268 ±3μm (小于 3μm) 150mm (952622)
1.6" - 2" 368-269 ±3μm (小于 3μm) 150mm (952622)
2" - 2.5" 368-270 ±3μm (小于 3μm) 150mm (952623)
2.5" - 3" 368-271 ±3μm (小于 3μm) 150mm (952623)
3" - 3.5" 368-272 ±3μm (小于 3μm) 150mm (952623)
3.5" - 4" 368-273 ±3μm (小于 3μm) 150mm (952623)
4" - 5" 368-274 ±5μm (小于 5μm) 150mm (952623)
5" - 6" 368-275 ±5μm (小于 5μm) 150mm (952623)
6" - 7" 368-276 ±5μm (小于 5μm) 150mm (952623)
7" - 8" 368-277 ±5μm (小于 5μm) 150mm (952623)
8" - 9" 368-278 ±5μm (小于 5μm) 150mm (952623)
9" - 10" 368-279 ±5μm (小于 5μm) 150mm (952623)
10" - 11" 368-280 ±5μm (小于 5μm) 150mm (952623)
11" - 12" 368-281 ±5μm (小于 5μm) 150mm (952623)
公制型
测量范围货号单体测量范围校正环规备注
2 - 3mm 368-906 2-2.5, 2.5-3mm ø2.5mm —
3 - 6mm 368-907 3-4, 4-5, 5-6mm ø4mm, ø5mm —
6 - 12mm 368-901-10 6-8, 8-10, 10-12mm ø8mm, ø10mm 带有延长杆
12 - 20mm 368-912 12-16, 16-20mm ø16mm 带有延长杆
20 - 50mm 368-913 20-25, 25-30, 30-40, 40-50mm ø25mm, ø40mm 带有延长杆
50 - 100mm 368-914 50-63, 62-75, 75-88, 87-100mm ø62mm, ø87mm 带有延长杆
100 - 200mm 368-915 100-125, 125-150, 150-175, 175-200mm ø125mm, ø175mm 带有延长杆
英制型
测量范围货号单体测量范围校正环规备注
.08" - .12" 368-926 .08-.1", .1-.12" .1" DIA. —
.12" - .28" 368-927 .12-.16", .16-.2", .2-.24", .24-.28" .16" DIA., .24" DIA. —
.275" - .5" 368-921-10 .275-.35", .35-.425", .425-.5" .35" DIA., .5" DIA. 带有延长杆
.5" - .8" 368-917 .5-.65", .65-.8" .65" DIA. 带有延长杆
.8" - 2" 368-918 .8-1", 1-1.2", 1.2-1.6", 1.6-2" 1" DIA., 1.6" DIA. 带有延长杆
2" - 4" 368-919 2-2.5", 2.5-3", 3-3.5", 3.5-4" 2.5" DIA., 3.5" DIA. 带有延长杆
4" - 8" 368-920 4-5", 5-6", 6-7", 7-8" 5" DIA., 7" DIA. 带有延长杆
*.0001" 分度值
368-901-10 368-913 368-915
368-906
全套套装
包括全套量具 (微分头装置和各种尺寸的测头)。
