紧凑型真有效值万用表,适合商业设施测量使用。

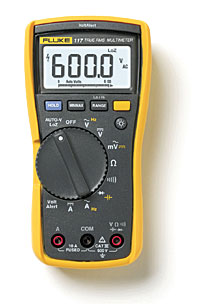

Fluke 117 是可在环境比较苛刻的商用建筑、医院、学校使用的理想仪器,117 包括集成非接触式电压检测,可帮助更快的完成测量工作。
性能包括:
· VoltAlert™技术,可进行集成非接触式电压检测
· AutoVolt自动ac/dc电压选择
· LoZ:低输入阻抗,帮助防止由于杂散电压而引起的读数错误
· 大显示屏,白色LED背光,即使在光线较弱的位置也能有效读数
· 真有效值,可准确的进行非线性负载的测量
· 可测量20 A电流(30秒瞬间;10 A连续)
· 电阻、导通性、频率、电容
· 最小值/最大值/平均值,记录信号波动情况
· 同样可使用需要选配的磁性仪表悬挂索带 (ToolPak),不用手握住也能测量
· 安全等级CAT III 600 V
基本技术规格参数:
准确度值为校准后1年有效,工作温度为18 ℃到28 ℃,相对湿度为0 %到95 %。
准确度规格的表示形式为:± ( [ 读数的% ] + [ 字数 ] )
任意端子与接地端之间的最大电压 |
600 V
|
浪涌保护
|
6 kV峰值,符合 IEC 61010-1 600 V
CAT III标准,污染度2级
|
输入电流熔断保护
|
11 A, 1000 V快速熔断
(Fluke PN 803293)
|
显示屏
|
数字:6,000个字,更新4/秒
|
柱状图
|
33段,更新32/秒
|
工作温度:
|
-10 ℃ ~ + 50 ℃
|
保存温度
|
-40 ℃ ~ + 60 ℃
|
电池
|
9v碱性电池, NEDA 1604A/
IEC 6LR61
|
电池寿命
|
无背光显示时典型值400小时
|
技术规格参数:
测量 |
量程
|
分辨率
|
准确度± ( [ 读数的% ] + [ 字数 ] )
|
直流毫伏
|
600.0 mV
|
0.1 mV
|
2.0 % + 3
|
直流电压
|
6.000 V
|
0.001 V
|
|
60.00 V
|
0.01 V
|
600.0 V
|
0.1 V
|
Auto 电压
|
600.0 V
|
0.1 V
|
2.0 % + 3 (dc, 45 Hz~ 500 Hz)
4.0 % + 3 (500 Hz ~ 1 kHz)
|
交流毫伏电压 真有效值
|
600.0 mV
|
0.1 mV
|
1.0 % + 3 (dc, 45 Hz ~ 500 Hz)
2.0 % + 3 (500 Hz~ 1 kHz)
|
交流电压 真有效值
|
6.000 V
|
0.001 V
|
1.0 % + 3 (45 Hz ~ 500 Hz)
2.0 % + 3 (500 Hz ~ 1 kHz)
|
60.00 V
|
0.01 V
|
600.0 V
|
0.1 V
|
导通性
|
600 Ω
|
1 Ω
|
蜂鸣器开启时< 20Ω关闭时250 Ω;检测500 µs或更长的开路或短路时间
|
电阻
|
600.0 Ω
|
0.1Ω
|
0.9 % + 2
|
6.000 kΩ
|
0.001 kΩ
|
0.9 % + 1
|
60.00 kΩ
|
0.01 kΩ
|
600.0 kΩ
|
0.1 kΩ
|
6.000 MΩ
|
0.001 MΩ
|
40.00 MΩ
|
0.01 MΩ
|
1.5 % + 2
|
二极管测量
|
2.000 V
|
0.001 V
|
0.9 % + 2
|
电容
|
1000 nF
|
1 nF
|
1.9 % + 2
|
10.00 µF
|
0.01 µF
|
100.0 µF
|
0.1 µF
|
9999 µF
|
1 µF
|
|
100 µF ~ 1000 µF
|
|
1.9 % + 2
|
> 1000 µF
|
|
5 % + 20
|
低输入阻抗
|
1 nF ~ 500 µF
|
|
10 % + 2典型值
|
交流电流 真有效值
(45 Hz ~ 500 Hz)
|
6.000 A
|
0.001 A
|
1.5 % + 3
|
10.00 A
|
0.01 A
|
|
20 A持续过载,最长时间30秒
|
直流电流
|
6.000 A
|
0.001 A
|
1.0 % + 3
|
|
10.00 A
|
0.01 A
|
|
|
20 A持续过载,最长时间30秒
|
频率 (电压或电流输入)2
|
99.99 Hz
|
0.01 Hz
|
0.1 % + 2
|
|
999.9 Hz
|
0.1 Hz
|
|
|
9.999 kHz
|
0.001 kHz
|
|
|
50.00 kHz
|
0.01 kHz
|
|
注意:
1 所有ac电压量程规定为量程的1 %到100 %。由于没有规定低于量程的1 %的输入信号的量程,因此当测试线从回路中取下或短接在一起时,如果本仪表和其他真有效值仪表的读数不显示零,均属正常。对于电压,4000个字时峰值因数≤ 3,达到满量程时线性降低到1.5。AC电压为ac耦合。Auto-V LoZ,ac mV为直流耦合。
2 频率为ac耦合时,ac电压频率为5 Hz到50 kHz。频率为dc耦合时,ac电流频率为45 Hz到5 kHz。
|
订购信息:
Fluke-117 具有非接触式电压测量功能万用表
包括:
TL75 测试线,皮套,用户手册和 9V电池。
|
