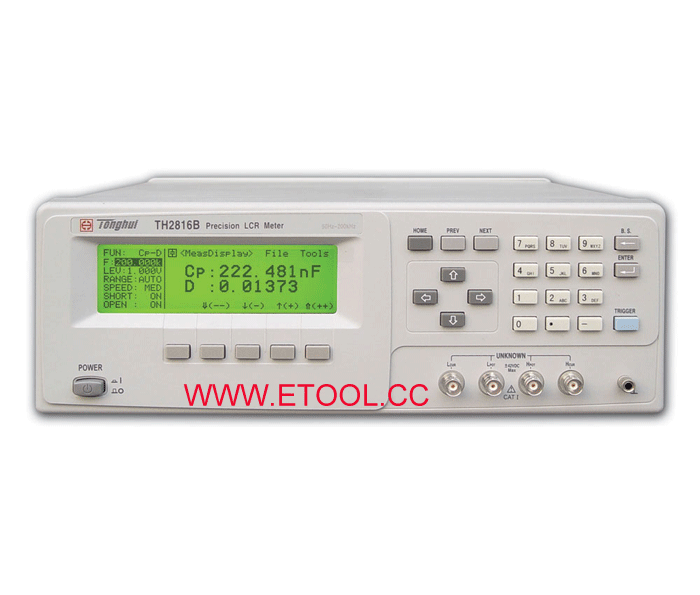

产品名称：LCR数字电桥-TH2816B LCR测试仪-TH2816B LCR数字电桥-维修

产品编号：TH2816B LCR测试仪

产品型号：TH2816B LCR测试仪

出品单位：同惠

浏览次数：

更多产品图片：

产品详细介绍：

产品名称:LCR数字电桥-TH2816B LCR测试仪-TH2816B LCR数字电桥-维修

性能特点

240×64点阵图形LCD显示人性...

10mVrms—2.0Vrms可编程...

六位读数分辨率

精确的负载校准功能

直读, 绝对偏差及相对偏差显示

内建比较器，10档分选及档计数

键盘锁定功能

TH2816B: 50Hz－200k...
极高的测量稳定性、准确性
最快速度可达32 ms/次
30Ω/100Ω可选信号源输出阻抗
12组内部仪器设定储存
测试电平监视功能
RS-232C，HANDLEE接口

简要说明
TH2816B型精密LCR数字电桥是本公司最新推出的新一代元件参数测试仪器，该产品集成了本公司多年元件测试的成熟经验，运用了本领域的最新测试技术。强大的测试功能和优越的测量性能使该产品挤身于国际同类先进水平，结合以低廉的价格将给予广大客户超值的享受。该产品可提供稳定的6位测试分辨率，50Hz-100kHz/200kHz的频率范围、0.01V-2.0V可编程信号电平、高达30次/秒的测量速度、9级精细量程、恒定的30Ω或100Ω源内阻及灵活人性的操作方式, 可满足生产线质量保证、进货检验及实验室高精确度测量要求。该产品提供的HANDLER、GPIB及RS232C接口为仪器使用于元件自动分选系统、与计算机通讯及测试过程纪录创造了良好的条件。

产品详细参数:

产品型号：

TH2816B

LCR测试仪系列

LCR测量参数

|Z|,C,L,X,B,R,G,D,Q,θ

测试频率

50Hz－200kHz, 共37个典型测试频率

测试电平范围

10 mVrms—2.0 Vrms, 10mV 步进

输出阻抗

30Ω，100Ω可选

基本准确度

0.1%

测量速度或测试时间

慢速: 650 ms/次
中速: 90 ms/次
快速: 32 ms/次

等效电路

串联方式, 并联方式

量程方式

自动, 保持

触发方式

内部, 手动, 外部，总线

清零功能

开路 / 短路扫频清零

比较器功能

十档：（九档合格，一档不合格），另有一个附属档

存储器

12组内部仪器设定供存储/调用

接口

RS-232C, HANDLER（选件），GPIB（选件）

显示范围

R, X, Z

Y, B, G

θ(DEG)

θ(RAD)

Δ%

0.00001 Ω ～ 99.9999 MΩ

0.01 nS ～ 999.999 S

0.00001 pF ～ 999.999mF

0.00001 uH ～ 9.99999kH

0.00001 ～ 9.99999

0.00001 ～ 99999.9

-179.999°～ 179.999°

-3.14159-3.14159

-999.999%-999.999%

显示器

240×64点阵图形LCD

测试端

5端法

显示方式

直读, ΔABS, Δ%, V/I(电压/电流监示)
