产品名称:AT860D 无铅防静电 数显热风拔放台-热风拆焊台-热风枪焊台

产品编号:AT860D 热风拔放台

产品型号:AT860D 热风拔放台

出品单位:ETOOL

浏览次数:

更多产品图片:

产品详细介绍:

AT860D专利技术无铅防静电LED数显高级热风拔放台-热风拆焊台-热风枪焊台-热风台-热风拔放台
热风枪应用领域
1.各种电子行业
2.热塑料焊接领域
3.电器维修
4.部件维护
5.各种PVC/PE/PP/PVDF等塑料板材、管道、膜片材的现场焊接施工
6.广泛应用于技工教学

产品特点
●采用LED数字显示,可显示各种设置参数,显示直观方便。
●显示温度值可在摄氏度与华摄度任意转换,方便使用者。
●数字式温度校正、手柄按键设计、按键讯响、操作更简单方便。
●插卡式数据管理,保护参数设置不被擅自修改。
●冷风功能,适合电路除尘等。
●设有省电功能,热风焊台手柄搁置支架。

技术参数


电源输入

220V/50Hz110V/60H

客户指定

整机功率

800W(MAX)

发热560W(max)气泵(膜片式)40W

控温范围

150~500℃

三位LED数码管显示范围(0-550℃)

302~932℉

温度单位

℃/℉

一位数码管显示

控温精度

±10℃

静态

校正范围

±50℃

三位LED数码管显示,百位显示符号位

-58℉~+122℉

设置存储

三档

设有1、2、3档快捷方式存取

风量范围

020-099级

三位LED数码管显示

休眠待机

100℃

手柄搁置焊台支架,温度低于100℃时,显示屏显示“SLP”,进入休眠

212℉

冷风

099级

切断加温,风量最大

报警

不升温

讯响显示H-E

温度超高

≥550℃讯响显示S-E切断加温

关机

正常关机

温度低于100℃,整机断电

包装喷咀

1125、1126、1130、1170A

发热丝

进口(AT860D)(800W)220V


包装清单(购买时请检查包装,以证实所列清单项目正确无误。)
●设备主机:1台
●插卡:1块
●手柄组件:1组
●手柄架:1个
电源线:1条
●说明书:1本
●喷咀:4个
●保修卡:1张

安装

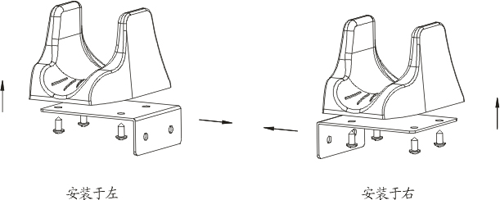

新机器第一次使用时,必须安装手柄支架,如下图。


●根据个人使用习惯,按图所示选择位置旋紧四颗螺丝。
●根据您的选择,拆下机器左边或右边的两颗固定手柄支架的螺丝。
●把手柄支架的两个安装孔对上机器上的两只固定螺丝孔,旋紧拆下的两颗螺丝。
●把手柄组件搁置在手柄架上,检查是否适宜。

按键说明


温度设置模式一

※键

功能进入及数值确认

插卡SET标志朝上插入卡槽,才能设置温度。

▲键

数值递增键(精确调整)

▼键

数值递减键(精确调整)

调节钮

调节左低/右高(快速调节)

存数据方式

1、2、3键

设置温度完成,按该键保存为快捷方式



取数据方式

正常工作时,按该键读取设置温度



温度校正

※键

功能进入及数值确认

插卡CAL标志朝上插入卡槽,才能校正温度。

▲键

数值递增键

▼键

数值递减键

风量调节

▲键

数值递增键

即时调节

▼键

数值递减键

手柄按键

UP键

数值递增键

同面板按键

DOWN键

数值递减键

AIR键

按该键进行冷热风切换

即时调节


参数设置
注:本机出厂温度设置参数,是以风量设置在“080”级;风嘴套“1130”喷嘴,以喷嘴外“2mm”处所测得温度值,如使用环境发生变化,可参照以下方法进行调整。
1.上电
热风焊台接上电源,打开电源开关。
上电显示状态:
热风焊台手柄没放置在托架上,设置温度值约3秒之后显示实际温度值,机器将以设置参数开始工作,首次使用以出厂设置参数工作(出厂设置:设置温度,350℃;设置风量,080级;校正值,0℃;温度单位℃)。
热风焊台手柄放置在托架上,单位显示屏显示单位符号,风量显示屏显示设置风量级别,温度显示屏显示休眠状态符号“SLP”,机器工作在休眠状态。
注:在首次通电开机工作时,实际温度可能会有几次振荡。这是因为机器加热功率大,机器调整所致,不影响使用,待温度稳定后即可进行拆焊工作。
2.风量设置
在使用过程中,如需调整风量,按(面板)“▲,▼”键,或按(手柄)“▲,▼”键可调整风量的大小,本机风量设(020-099)级,在正常关机后将保存设置风量级。
3.度设置
本机提供以下方式设置温度
●快捷温度提取
在使用过程中,轻按面板“1、2、3”键,即可改变当前设置温度,出厂设置:①200℃;②300℃;③400℃。
●温度调节、存储
插卡功能(SET)标志与面板卡槽方向标志一致,将插卡插入面板卡槽。按一下面板“※”键,符号位闪烁,表明进入了温度设置状态。旋转面板上旋钮可快速调节设置温度,按面板“▲,▼”键,或按手柄“▲,▼”键可精确调整设置温度值,旋钮与按键配合可快速精确调整。调整好设置数据,再按一下面板“※”键,确认并保存本次设置温度,或轻按面板“1、2、3”键则将本次设置值保存为快捷方式。设置完成,本机将以新设置温度值工作。
注:设置过程中,连续超过10秒不按键,机器将自动退出设置状态本次设置无效。
4.摄氏度与华氏度转换
为方便使用者,本机特设摄氏度与华氏度转换功能。机器关机状态下,插卡功能(SET)标志方向(同温度调节相同)插入卡槽。按住面板“1”键,同时打开电源开关,机器发出“嘀”一声,松键,单位符号“℃/F”转换完成。温度值及单位符以所设单位显示,本次设置完成并保存。
5.温度校正
本机在出厂时已经过严格温度校正。如使用者在更换发热芯或使用不同喷嘴,需要重新校正温度,可参照以下方法进行:
●在冷机状态下,选择合适的温度测量仪器,固定好测试探头,开机。注:因喷嘴高温灼热,操作时应由专业人士进行。
●插卡功能(CAL)标志与面板卡槽方向一致,将插卡插入面板卡槽。轻按一下面板“※”键,进入温度校正设置,此时温度显示屏显示的是校正值(出厂为000℃或032),单位显示屏显示“℃或F”,风量显示屏显示“At2”,表明进入了温度校正状态。按面板“▲,▼”键,或按手柄“▲,▼”键可修正校正值。调整好数据,再轻按一下面板“※”键,确认并保存本次校正值,设置完成,机器自动转入正常工作状态。
注:设置过程中,连续超过10秒不按键,机器将自动退出设置状态本次设置无效。
6.工厂模式调整
此模式在出厂时已完成,一般无需调整,当使用者在校正调整后还偏差比较大的情况下才作此项调整,在作此调整时请将温度校正值恢复成出厂状态。
注:因喷嘴高温灼热,操作时应由专业人士进行。
●在冷机状态下,选择合适的温度测量仪器,固定好测试探头。
●插卡功能(CAL)标志与面板卡槽方向一致,将插卡插入面板卡槽,按住面板“3”键,同时打开电源开关,松键
●温度显示屏显示250秒倒计时,单位显示屏显示秒单位“S”,风量显示屏显示“At1”,机器进入工厂调整模式。在此期间,机器进入恒温过程。
●当250秒倒计时结束,温度显示屏显示当前旋钮所处位置值并闪烁,单位显示屏显示当前单位符“℃或”,此时旋转旋钮、按面板“▲,▼”键或按手柄“▲,▼”键输入温度计测试出的实际温度值。数据输入完成,轻按面板“※”键,确认并保存本次校正值,调整完成。
注:在倒计时状态下,如机器断电将退出本次操作。
7.冷风模式
本机提供冷风模式,方便使用者对电路板除尘。在需要时,使用者可按手柄“AIR”键进行冷热风切换,在热风状态下,按手柄“AIR”键,机器将停止加温,并且风量转为“099”
级,温度显示屏显示的是此时传感器所测的温度值,在使用者认为该温度下降至对所要除尘的器件无影响时,可进行除尘工作。在该模式下,风量最大,温度不可调节,按“AIR”键重新恢复热风工作模式。
注:因气流是由气泵产生,气泵在工作时会产生热量,在冷风模式下,吹出来的气流会有一定的温度。
8.休眠
在工作过程中,暂时不使用机器,只需将热风焊台手柄放置在机器托架上,机器将进入休眠状态,此时设置温度为100℃/212,风量不变,温度降至100℃时显示屏显示“SLP”,能更好的保护发热器件,延长机器使用寿命。再次拿起热风焊台手柄机器恢复之前工作状态。
9.关机
当工作结束,不需使用机器时,请关闭电源开关,此时系统将延时吹冷风,直至温度降至100℃/212时,机器自动断电。在此过程中,机器将保存最后使用设置温度及风量。如在此过程中切断机器供电,最后使用数据不保存,且过高的温度有可能损坏发热体。
10.故障检测
本机设有故障自动检测功能。如机器出现故障,不能正常工作时,可参照下述方法进行维修。
●温度显示屏显示“S-E”,并伴有讯响报警音,该报警音连续维持20声结束,表明传感器断或连结传感器的电路有故障,或温度超出极限值。
●风嘴无热风,温度显示屏显示“H-E”,数字闪烁并伴讯响有报警声,该报警音连续维持20声结束,表明发热器件断路或发热器件供电电路有故障。

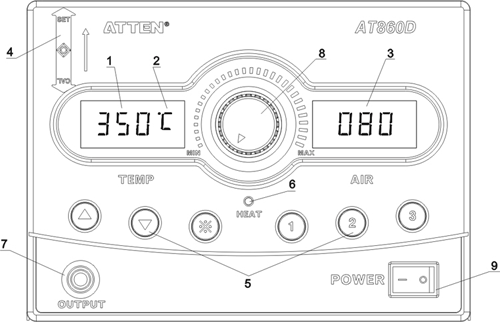

面板示意图


1.温度显示
2.温度单位显示
3.风量显示
4.插卡卡槽
5.按键组
6.温控指示灯
7.热风输出
8.温度调节旋钮
9.电源开关

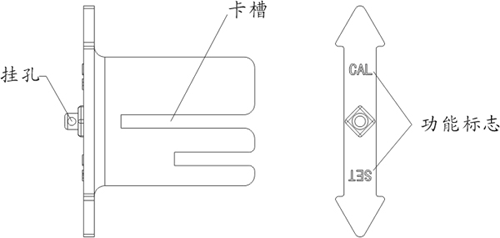

插卡

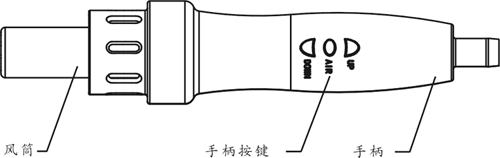

手柄

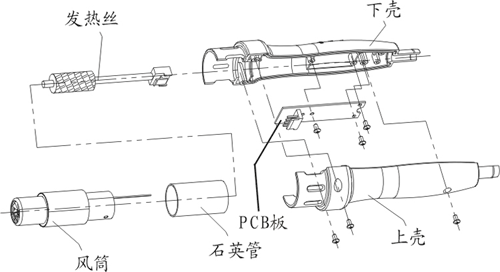

更换发热体


更换发热体应切断电源,并待发热体冷却后进行更换。
1.如图,松开手柄上的三颗固定螺丝。
2.打开手柄上盖,拔下风筒上的接地线取出风筒。
3.从PCB板上取下发热体。
4.将新的发热体插到PCB板上,注意发热体要安装到位。
5.按拆开时的相反程序回装好手柄。

注意事项

1.热风拆焊台出风口及周边的温度可能极高,应小心谨慎,谨防烫伤。
2.请保持出风口畅通,不能有阻塞物。
3.加热手柄必须放置在手柄架上,决不能放置工作台面或其它地方,以防烫伤或发生意外事故。
4.工作完毕,必须把手柄放置在手柄架上,让机器自动冷却至100℃以下(进入待机状态)后才能关闭电源开关。
5.使用时出风口与物件之间距离最少是2毫米,以出风口计算。
6.不同的工作,应选用合适的风咀;使用的风咀不同,温度可能略有差别。
7.工作完毕后长久不用,请拔出电源插头。
8.应小心轻放,勿使拆焊台强烈震动或敲击加热手柄。
9.切勿在易燃气体或其他易燃物质附近使用热风拆焊台
10.切勿手湿时或拆焊台潮湿时使用,以免引起短路或触电。
11.在一些区域,诸如墙面、天花板、地板、拱板或其它可能含有易燃物,如在这些区域使用,有可能引燃这些材料,而且有可能不会被轻易发现而导致财产损失及人员伤亡。当在这些区域工作时,尽量使热风拆焊台做来回运动,在某一点滞留或暂停会使板面及易燃材料燃烧。
12.儿童不知道电器产品的危险,请勿在儿童能够触及的场合使用或存放本产品。

产品保修
本产品保修期自购买日起十二个月内有效,凡属产品质量问题,凭保修卡由本公司负责免费维修。我公司收到返修机后,2个工作日内修好并返还给客户。
注:本产品返厂维修时,必须附上保修卡,否则将不予以免费维修,谢谢合作!
