产品名称:AT850D 热风拔放台-热风拆焊台-热风枪焊台

产品编号:AT850D 热风拔放台

产品型号:AT850D 热风拔放台

出品单位:ETOOL

浏览次数:

更多产品图片:

产品详细介绍:

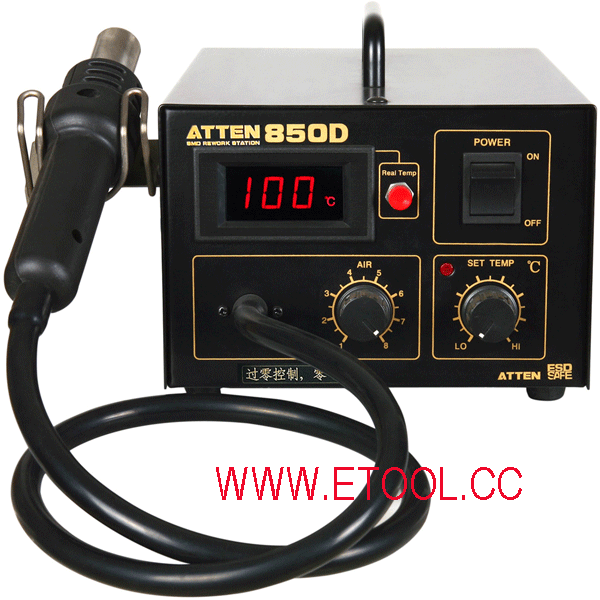

AT850D高性价比无铅防静电LED数显高级热风拔放台-热风拆焊台-热风枪焊台
热风枪应用领域
1.各种电子行业
2.热塑料焊接领域
3.电器维修
4.部件维护
5.各种PVC/PE/PP/PVDF等塑料板材、管道、膜片材的现场焊接施工
6.广泛应用于技工教学

特点功能
●使用传感器闭合回路控温,开机功率大,瞬间达到550W。升温迅速,定温方便,风口温度精确稳定,不受出风量影响。调节气流1~8档,温度维持不变,能更好保护IC和PCB板。
●使用传感器闭合回路,当风口温度达到设定温度时,加热指示灯熄灭,发热体不再加热。当风口温度低于设定温度时,加热指示灯才闪亮,维持温度恒定,延长发热体使用寿命。
●使用传感器闭合回路,拔焊工作完闭,关机后自动送风冷却系统工作,且此时气流可调节大小。
●可数显风口温度与实际温度可选择显示。
●防静电设计,防止因静电及漏电而损坏PCB板。
●不需接触焊点的焊锡方式可免除零件位移及热冲击。
●能大幅度调节空气量及温度,可焊接QFP及SOP型IC。焊接及除锡可根据要求选用不同喷嘴。
●采用进口发热丝,喷嘴与国际品牌共同。

技术参数
电源电压:AC220V/50Hz
功率消耗:550W(Max)
气流类型:膜片式专用泵
气流量:23L/min(最大)
温度调节范围:100~480℃
显示方式:LED数显
手柄长度(包括手柄线):120cm
噪音:<40dB
喷嘴:1125、1126、1130、1170A
发热芯:进口850D发热丝(550W)220V
外观尺寸:187×135×245(L×W×H)mm
重量:4.5kg

包装清单(购买时请检查包装,以证实所列清单项目正确无误。)
●设备主机:1台
●手柄组件:1组
●手柄架:1个
电源线:1条
●说明书:1本
●喷咀:4个
●保修卡:1张

温度设定和调节气流
●调节温度设定旋钮,显示的数值就是设定的温度,按住红色选择键(REALTEMP),当前喷气口温度。
●指示灯闪亮,表示发热体在加热,指示灯熄灭,表示温度已达到设定温度。
建议:温度一般可设定在300℃到380℃之间。当给BGA植锡时,可不用风嘴,调小风量,温度设定在180℃~250℃之间。

使用说明
1.使用前准备工作
●选择与集成电路尺寸相配合的起拔钢丝。FP起拔器配有小钢丝(14毫米),但可能需要大起拔钢丝(30毫米)。请依照集成电路块尺寸,选择适当的起拔钢丝。
●选择与集成电路块尺寸相配合的喷嘴。
●松开喷嘴螺丝。
●装置喷嘴。
●适当紧固螺丝。

2.除锡过程
●按电源开关,显示屏显示为设定温度,并开始加热,指示灯闪亮。自动喷气时,可随时按开电源。
●调节气流和设定温度钮,设定好温度和调节气流后,稍等一会儿,待温度稳定下来。
●将起拔器插入集成电路块底下,如果集成电路块宽度不适合起拔器钢丝尺寸,可挤压钢丝宽度以适应之。
●熔化焊剂,持着焊铁,使喷嘴对准所要熔化焊剂部分,让喷出热气熔化焊剂。喷嘴不可触及集成电路块引线。
●移开集成电路块,焊剂熔化时,提起起拔器,移开集成电路块。
●按关电源,按关电源开关后,自动喷气功能开始操作,通过管件输送凉气,使发热材料手柄降温因此在冷却时段,不可拔去电源插头。如果您往后有一段长时间不使用本机身,应拔出电源插头。
注:按关电源开关后约1分钟自动关机。
●清除焊剂残余,移开集成电路块后,可用吸锡器或吸锡泵清除焊剂残余。
注:如果是SOP、PLCC,可用镊钳提起集成电路块。

3.焊接
●涂抹适量锡膏,将SMD放在电路板上。
●预热SMD
●向引线框平均喷出热气。
●焊接完毕,清除熔料残余。
注:用热气焊接是有效的,但也可能导致焊剂球,焊剂搭连等问题。我们建议您仔细检查焊接原件。

注意事项
●安装喷嘴时勿用力过大,或用钳子拉动喷嘴边缘,勿过度拧紧螺丝。
●安装喷嘴时必须在发热管与喷嘴冷却时,才能装喷嘴。
●小心高温操作,切勿在近易燃气体、纸张、或其它易燃物体附近使用本拆焊台,喷嘴和热气都十分灸热,能灼伤人体。切勿触摸发热管、或以热气直喷体部。对于新机,因手柄内有隔热材料——云母管,开机后短时间内会冒白烟,这属于正常现象。
●使用后,切记冷却机身关电后,发热管会自动喷出凉气。在此冷却时段,请勿拔去电源插头。当风口温度低于100℃时,自动关机。
●切勿掉落或重震发热管含有石英玻璃。如果掉落或重震,会使玻璃破碎。
●勿拆开泵。
●长久不使用,应关电源开关。当温度超过350℃时,开机起动时气流控制钮应尽量在3~8档。

替换发热材料
●松开螺丝,移出电线管。松开拴紧手柄的3枚螺丝,移出电线管。
●拆开手柄,松开接地电线护套,取出管件,管内装置有石英玻璃和热绝缘体。勿掉落或遗失。
●取出发热材料,松开终端,取出发热材料。
●插入新发热材料,小心处理,切勿磨擦发热材料电线。插入新发热材料。重接终端。传感器线有极性,应注意区别。依拆开时的相反程序,回装手柄。

注意事项
1.热风拆焊台出风口及周边的温度可能极高,应小心谨慎,谨防烫伤。
2.请保持出风口畅通,不能有阻塞物。
3.加热手柄必须放置在手柄架上,决不能放置工作台面或其它地方,以防烫伤或发生意外事故。
4.工作完毕,必须把手柄放置在手柄架上,让机器自动冷却至100℃以下(进入待机状态)后才能关闭电源开关。
5.使用时出风口与物件之间距离最少是2毫米,以出风口计算。
6.不同的工作,应选用合适的风咀;使用的风咀不同,温度可能略有差别。
7.工作完毕后长久不用,请拔出电源插头。
8.应小心轻放,勿使拆焊台强烈震动或敲击加热手柄。
9.切勿在易燃气体或其他易燃物质附近使用热风拆焊台
10.切勿手湿时或拆焊台潮湿时使用,以免引起短路或触电。
11.在一些区域,诸如墙面、天花板、地板、拱板或其它可能含有易燃物,如在这些区域使用,有可能引燃这些材料,而且有可能不会被轻易发现而导致财产损失及人员伤亡。当在这些区域工作时,尽量使热风拆焊台做来回运动,在某一点滞留或暂停会使板面及易燃材料燃烧。
12.儿童不知道电器产品的危险,请勿在儿童能够触及的场合使用或存放本产品。

产品保修
本产品保修期自购买日起十二个月内有效,凡属产品质量问题,凭保修卡由本公司负责免费维修。我公司收到返修机后,2个工作日内修好并返还给客户。
注:本产品返厂维修时,必须附上保修卡,否则将不予以免费维修,谢谢合作!
